Opis

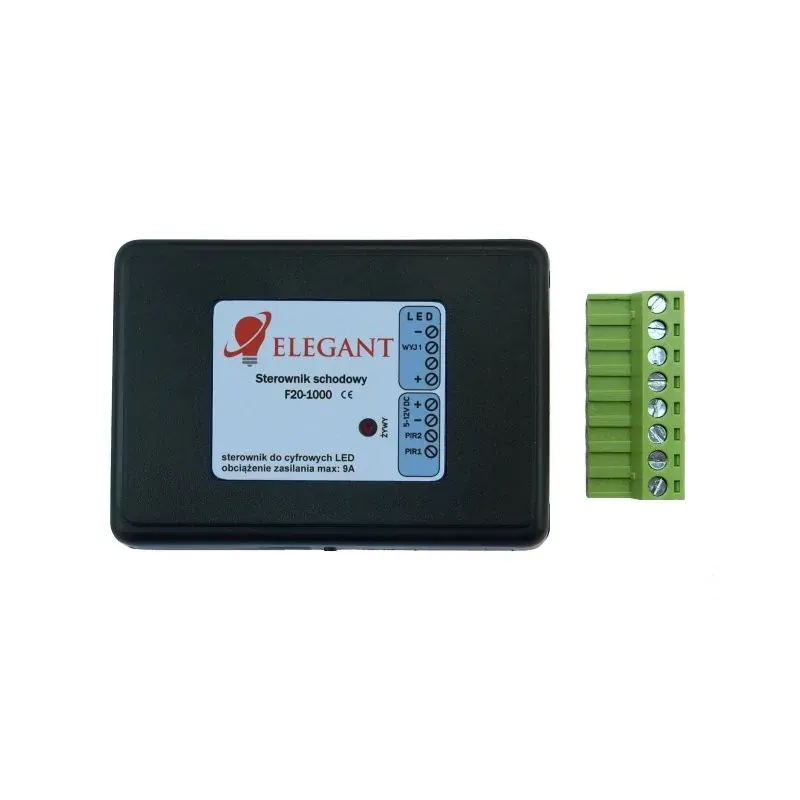

Sterownik schodowy-korytarzowyF20-1000 – RGB
Sterownik schodowy F20-1000 pozwala nauzyskanie efektu animowanego (rozwijającego się) stopni schodowych,czy korytarza. Sterownik schodowy LED wykrywając obecność człowiekawyzwala animację, która rozwija się zgodnie z kierunkiem jegoporuszania się. Animacja kończy się po ustawionym, wybranymwcześniej przez nas czasie. W trybie schodowym sterownik pozwala nauzyskanie 64 efektów świetlnych, a w trybie korytarzowym 28efektów. Sterownik F20-1000 współpracuje zodbiciowymi czujnikami ruchu (typu FS1), które służą do wykryciaosoby wchodzącej po schodach bądź przechodzącej korytarzem.
Obsługiwane układy scalone:
WS2811, WS2812S, WS2812B, WS2812D, PD9823, SK6812, TM1803,TM1804, TM1809, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909,UCS2912, APA104
Sterownik schodowo-korytarzowy F20-1000obsługuje 1000 pikseli LED. Będziemy mogli za jego pomocąkontrolować nim
100m taśmy cyfrowej WS2811 12V lub 33m taśmy WS2812. Podanedługości dotyczą taśmy 30 diod/m.
Cyfrowy sterownik schodowy Elegant F20 tonowoczesne rozwiązanie w dziedzinie oświetlenia LED. Pozwala naosiągnięcie animacji oświetlenia schodów, korytarzy, a także nastatyczne oświetlenie znane z klasycznych taśm LED. Sterować możemynim w pełni bezprzewodowo, wybierając kolory świetlne z pełnej gamypalety barw RGB, wykorzystując do tego sterowniki z serii Mi-LightSterownik schodowy F20 współpracuje z czujnikami ruchu, któreefekty świetlne mogą aktywować samoistnie po wykryciu obecnościczłowieka. Animacja świetlna będzie wyświetlać się zgodnie zkierunkiem poruszania się osoby. Sterownikschodowo-korytarzowy RGB F20-1000 to doskonały wybór wnowocześnie urządzonym mieszkaniu, domu, a także jako elementwykończenia klatek schodowych lub korytarzy w hotelach, klubach,dyskotekach, czy też galeriach handlowych.
Sterownik cyfrowy Elegant F20 – najważniejsze cechy
- Animowane podświetlania schodów (rozwijające się stopnie65efektów)
- Animowane podświetlania korytarzy (rozwijająca się linia29efektów),
- Kolory statycznych tak jak w przypadku standardowychsterowników schodowych LED
- Obsługa 1000 pikseli RGB (50 metrów taśmy cyfrowej 12V60diod/metr)
- Dostępna wersja dla taśm cyfrowych RGB
- Współpracuje z czujnikami ruchu
- Animacja odtwarzana jest zgodnie z kierunkiem poruszania sięosoby
- Możliwość stałego podświetlenia przy braku ruchu osób
- Sterowanie pilotem dotykowym Mi-Light
Parowanie pilota ze sterownikiem:
Do każdego sterownika schodowego możemy przypisać konkretnypilot i zaprogramować go pod konkretną strefę. Jeżeli tego niezrobimy, sterownik nie będzie reagował na pilota. Aby to zrobićnależy:
- Podłączyć do sterownika cyfrowe diody LED
- Włączyć zasilanie sterownika i w przeciągu 2 sekund odwłączenia nacisnać krótko przycisk M
- Nacisnąć przycisk strefy do której chcemy przypisać danyodbiornik. Taśma LED powinien wtedy zamigać.
-
FUT092
-
FUT096
Czujnik schodowo korytarzowy współpracuje również z czujnikamiruchu, które służą do wykrywania ruchu i zapalania oświetlenia dlaosoby wchodzącej po schodach bądź przechodzącej korytarzem. Dodyspozycji mamy:
- Czujnik odbiciowy FS1 czarny
- Czujnik odbiciowy FS1 biały
Sterownik schodowy RGB F20T – konfiguracja
Jasność efektu, wybór efektu, kolor efektu oraz jasność tłaustawia się podczas normalnego użytkowania przy pomocy pilota.Pamiętajmy jednak, aby wcześniej przeprowadzić odpowiedniąkonfigurację sterowanika, aby odpowiednio dostosować go do danejinstalacji oświetleniowej (ilość i długość stopni).
Aby wejść w ustawienia konfiguracji należy dotknąć krótko, każdypo dwa razy, przyciski: „S-„, potem „M” a następnie „S+”. Ogólnazasada jest taka, że gdy sterownik jest w trybie konfiguracjiprzyciskiem „M” zmienia się poszczególne opcje, które ustawiamy. Wzależności od tego, w jakim trybie pracuje sterownik do wyboru mamynastępujące ustawienia:
1. Ustawienie kolejności kolorów
2. Wybór trybu pracy (punkty poniżej oznaczone A dotyczy trybuschodowego, a oznaczone B dotyczą trybu korytarzowego)
3-A. Długość i liczba stopni
4-A. Sposób ułożenia taśmy na stopniach
5-A. Wielkość „zakładki” podczas animacji
6-A. Szybkość animacji
7-A. Czas, po jakim oświetlenie jest wygaszane
3-B. Długość taśmy LED (np. podświetlającej korytarz)
4-B. Szybkość animacji
5-B. Czas, po jakim oświetlenie jest wygaszane
Krok 1: po wejściu w tryb konfiguracji powinnyzaświecić się diody na początku taśmy LED. Teraz, dotykającwielokrotnie „0” na wyłączniku głównym (na górze pilota)doprowadzaj do tego by pierwsze trzy diody świeciły kolejno wkolorach: czerwony, zielony, niebieski.
Krok 2: wybór trybu pracy – sterownik schodowylub korytarzowy
-naciśnij „M”
-pierwsza sekcja taśmy LED powinna świecić na zielono lubczerwono
-światło zielone oznacza tryb schodowy, czerwone – trybkorytarzowy
W zależności od wybranego trybu wykonujemy kolejneustawienia.
Kolejne ustawienia dla trybu schodowego:
Krok 3-A:
-naciśnij „M”
-Część taśmy zacznie migać. Migający fragment oznacza jedenstopień.
-przyciskami „S+” i „S-” wybieramy stopień, który ustawiamy. Wpierwszej kolejności należy ustawić stopień pierwszy, czylinaciskamy „S-” tyle razy, nim nie zacznie migać początek taśmy
-strefą 1 (na dole pilota, przyciski „0” i „I”, a między nimicyfra 1) ustawiamy długość stopnia, co jeden piksel
-strefą 2 możemy dodawać i odejmować po 10 pikseli
-ustawiamy tak, by migający na zielono fragment wypełniał wcałości pierwszy stopień, ale nie zachodził na kolejny
-naciskamy „S+” aby przejść do kolejnego stopnia. Jeżeli kolejnystopień nie wyświetla się to możemy dodać go naciskając „I” na 3strefie pilota. 3 strefa ustawia ilość stopni.
-powinna teraz migać na czerwono część taśmy dotycząca drugiegostopnia. Ponownie ustawiamy tak, by wypełniała cały stopień.
-ustawiamy kolejny stopień (tym razem znowu na zielono).Powtarzamy czynności aż do wypełnienia wszystkich stopni.
Krok 4-A:
-naciśnij „M”
-powinny biegać czerwone punkty
-naciskając przyciski 1 strefy ustawiamy tak, by punkty biegły wjedną stronę
Krok 5-A:
-naciśnij „M”
-Pierwszy stopieñ zaświeci się na biało. Teraz przyciskamipierwszej strefy ustawiamy „zakładkę”. Im większa część drugiegostopnia zaświeci się
na biało tym większa jest zakładka. Wielkoœæ zakładki oznacza,na ile czasu przed końcem animacji pierwszego stopnia zacznie siępodświetlać następny. Im większa zakładka tym większe zachodzeniena siebie animacji poszczególnych stopni
Krok 6-A:
-naciśnij „M, powinna pokazać się animacja na stopniach
-ustawiamy szybkość animacji rozwijania się schodów przyciskami1 strefy.
Krok 7-A:
-naciśnij „M”
-ustawiamy czas, po jakim stopnie mają się wygasić. Liczbęsekund oznacza liczba świecących się na początku taśmy LEDniebieskich sekcji
-ilość tych sekcji (sekund) ustawiamy stref¹ 1 (co 1 sek) istref¹ 2 (co 10sek)
Krok 8-A:
-naciśnij „1” na wyłączniku głównym (na górze pilota). W tensposób wyjdziemy z trybu konfiguracji
Kolejne ustawienia dla trybu korytarzowego:
Krok 3-B:
-naciśnij „M”
-ustawiamy długość taśmy LED:
strefą 1 (na dole pilota, przyciski „0” i „I”, a między nimicyfra 1) ustawiamy długość taśmy, co jeden piksel
strefą 2 możemy dodawać i odejmować po 10 pikseli
należy tak ustawić, by świeciła się cała taśma, ale nie więcej,tzn. nie ustawiamy z zapasem (więcej nie trzeba)
Krok 4-B:
-naciśnij „M”
-ustawiamy szybkość animacji przyciskami 1 strefy.
Krok 5-B:
-naciśnij „M”
-ustawiamy czas, po jakim stopnie mają się wygasić. Liczbęsekund oznacza liczba świecących się na początku taśmy LEDniebieskich sekcji
-ilość tych sekcji (sekund) ustawiamy strefą 1 (co 1 sek) istrefą 2 (co 10sek)
Krok 6-B:
-naciśnij „1” na wyłączniku głównym (na górze pilota). W tensposób wyjdziemy z trybu konfiguracji.
Wymagane warunki pracy urządzenia:
- temperatura otoczenia od +1°C do +40°C
- wilgotność względna od 30% do 75%
Montażu urządzenia może dokonać jedynie osoba z odpowiednimiuprawnieniami Przewód sterujący taśmami LED (podłączony do wyjściaurządzenia) nie powinien być dłuższy niż 10cm. W przypadku potrzebydłuższego okablowanie to sygnał sterujący należy poprowadzićprzewodem ekranowanym (koncentrycznym). Podłączenie urządzeniawykonujemy wyłącznie przy odłączonym napięciu zasilającym.
Parametry techniczne:
- Napięcie: 5-12V/DC
- Typ sterowania: radiowy 2,4Ghz
- Ilość wyjść: 2
- Ilość obsługiwanych pikseli: 1000
- Długość sterownika: 84mm
- Szerokość sterownika: 60mm
- Wysokość sterownika: 30mm
- Certyfikat: ROHS
| Producent | Elegant |
| Rodzaj instalacji | RGB |
