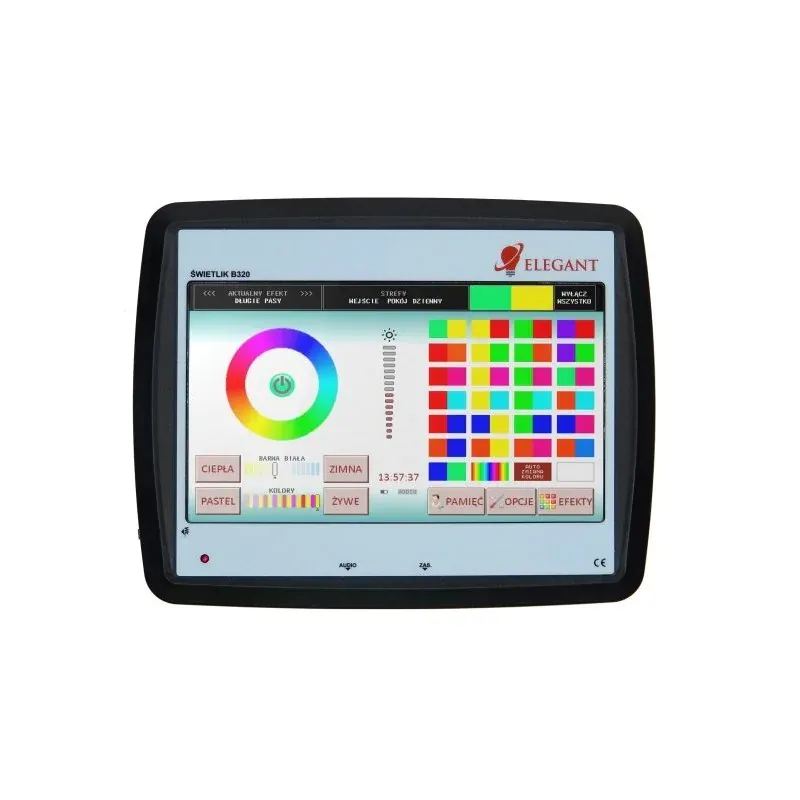

Świetlik B320 biały – Kontrolerdotykowy 24 strefy
Biały Świetlik Elegant B320 tokontroler dotykowy (ekran o wielkości 7 cali) przystosowany dosterowania taśmami LED w zakresie 24 stref, w których każdą z nichbędziemy mogli sterować z osobna, lub wszystkimi naraz. ŚwietlikB320 biały posiada funkcję wyboru kolorów, ustawienia animowanychefektów, a także zapamiętywania ulubionych konfiguracji. ŚwietlikB320 posiada także wbudowaną baterię, dzięki czemu może byćwykorzystywany jako urządzenie przenośne. W codziennym użytkowaniuzalecany jest jednak jego montaż w stałym miejscu, a zasilanieodbywa się wtedy przy pomocy zasilacza (dołączony do zestawu),który podłączamy do prądu o napięciu 230V. BiałyŚwietlik B320 Elegantwspółpracuje także z pilotami dotykowymi z serii Mi Light.
Biały Świetlik B320 – Najważniejszefunkcje
- Włączenie/wyłączenie oświetlenieLED
- Duży i czytelny ekran dotykowy oprzekątnej 7 cali
- Płynna regulacja temperatury barwybiałej: ciepła – zimna
- Płynna zmiana kolorów z paletybarw RGB
- Regulacja nasycenie kolorów
- Regulacja jasności
- Automatyczna zmiana kolorów(programy zmieniają się automatycznie)
- Możliwość ustawienia programówcyfrowych (efekty tęczy itp.)
- Programy cyfrowe współpracujące zmuzyką (taśmy reagują w rytm muzyki)
- Obsługa 24 niezależnych strefoświetlenia
- Funkcja pamięci- zapamiętywanieulubionych ustawień
- Sterowanie zegarowe – urządzeniewłączy się lub wyłączy o ustawionym przez nas czasie z wybranymefektem.
Lista układów scalonych obsługiwanych przezsterownik:
WS2811, WS2812S,WS2812B, WS2812D, PD9823, SK6812, TM1803, TM1804, TM1809, UCS1903,UCS1909, UCS1912, UCS2909, UCS2909, UCS2912, APA104, TM1814
Uwaga
Urządzenie niebędzie niczym sterować jeżeli zostanie pominięte parowanie zesterownikami i pilotem.
Uwaga dotycząca pierwszegouruchomienia.
Jeśli sterowniki sąnowe (pierwszy raz używane ze świetlikiem) to potrzebują od 2 do 5min na zsynchronizowanie się ze świetlikiem. Zanim to nastąpiefekty będą wyświetlane tylko jako jeden kolor (bez animacji).
Świetlik B320 biały -podłączenie
Świetlik B320 biały podłączamy dozasilacza, który znajdziemy w komplecie razem z urządzeniem.Gniazdo zasilania z znajduje się z boku urządzenia. Nad nimznajdziemy wejście dźwięku Mini Jack do którego można podłączyćwyjście REC z miksera DJ, wyjście TAPE OUT / REC z zestawu audio,wyjście słuchawkowe dowolnego urządzenia. Na samej górze znajdziemynatomiast włącznik, którego przytrzymując, włączymy lub wyłączymynasze urządzenie.
Świetlik B320 w białym kolorze -funkcje i ekrany
Świetlik cyfrowy B320biały to urządzenie służące do sterowania cyfrowymoświetleniem LED. Posiada aż sześć ekranów, w których będziemymogli wybierać różne efekty świetlne naszej instalacji.
Ekran Główny
Pierwsze co pojawisię po włączeniu urządzenia to ekran główny. W tym miejscu mamymożliwość:
1. Włącznikiem strefowym możemy gasić i zapalaćoświetlenie w danej strefie.
2. Kołem kolorówwybieramy w jakim kolorze mają być tworzone efekty świetlne.Niektóre efekty (np. tęcza) nie reagują na koło kolorów.
3. Suwakiem jasnościregulujemy jasność naszego oświetlenia.
4. Kolorowe flagisłużą do wybierania zestawów kolorów w przypadku kiedy chcemy byefekty były wielokolorowe lub białe. Flagi dwukolorowe powodujątworzenie efektów świetlnych składających się z dwóch barw. Flagatęczowa powoduje tworzenie efektów składających się ze wszystkimkolorów jednocześnie. Flaga biała umożliwia uzyskanie barwy białej.Flaga AUTO ZMIANA powoduje samoczynną zmianę kolorów co 15 sekund.Uwaga – nie każdy efekt umożliwia wybór wielu kolorów (niektórezawsze mają jeden kolor).
5. Okienko efektuwyświetla nazwę bieżącego efektu działającego w danej strefie.Jeżeli mamy wybrany więcej niż jeden efekt na liście efektów tomożemy powodować zmianę na kolejny lub poprzedni przez dotykanietego okienka.
6. Okienko strefwyświetla strefy, które w danej chwili kontrolujemy.
7. Okienko kolorupokazuje aktualnie wybrany kolor.
8. Okienko WYŁĄCZWSZYSTKO służy do wyłączenia całego oświetlenia
9. Napis AUDIOJeżeli napis nie chce migać sprawdź poziom sygnału (głośności).Efekty są znacznie lepsze, gdy dźwięk
jest podłączony.Następuje wtedy synchronizacja z rytmem muzyki.
10. Przyciski ZIMNAi CIEPŁA oraz suwak BARWA BIAŁA – zmiana temperatury barwybiałej.
11. Przyciski PASTELi ŻYWE oraz suwak KOLORY – zmiana nasycenia barw.
Ekran Strefy
Do ekranu strefprzechodzimy klikając okienko „STREFY” u góry, na ekranie głównym.Strefa stanowi umowną część oświetlenia, określoną podczasinstalacji naszego systemu. Mogą być np. 4 strefy: salon,sypialnia, łazienka, korytarz
Na ekranie strefmożemy (poprzez naciskanie przycisków) wybrać jedną lub więcejstref oświetlenia, którymi chcemy sterować. Zaznaczenie więcej niżjednej strefy spowoduje, że wszystkie zaznaczone strefy uzyskająustawienia ze strefy o najniższym z wybranych numerów. Możemy użyćrównież przycisku „WSZYSTKIE” aby kontrolować wszystkie strefyjednocześnie. Przycisk ten powoduje zaznaczenia wszystkich strefbądź usunięcie tego zaznaczenia. Nie jest istotne, czy zaznaczonejest wszystko czy też nic. W obydwu przypadkach spowoduje tokontrolę wszystkich stref. Obsługa wszystkich stref nie kasujeustawień jakie wcześniej były w strefach. Oznacza to, że gdypowrócimy z powrotem do obsługi pojedynczych stref to przyjmą oneustawienie, jakie miały wcześniej – przed rozpoczęciem pracy zewszystkimi strefami jednocześnie.
Świetlik B320 pozwala nam równieżnazywać każdą ze stref, do tego celu wykorzystamy przycisk „NAZWIJSTREFY”. Nazwy będą wyświetlały się zamiast numerów stref. Abynadać nazwę dowolnej strefie należy dotknąć przycisku „NAZWIJSTREFY”. Pojawi się ekran z pytaniem, która strefę chcemy nazwać.Wtedy należy wybrać jedną ze stref. Na ekranie pojawi sięklawiatura. Teraz wprowadzamy nazwę dla strefy. Strzałka w lewokasuje błędnie wprowadzone litery. Skasowanie wszystkich literposkutkuje usunięciem nazwy strefy – będzie ona widoczna jako numer(1 do 24). Wprowadzone nazwy należy zawsze zatwierdzać przyciskiemw prawym dolnym rogu ekranu (zielonym ptaszkiem).
Naciśnięcie domkupowoduje powrót do ekranu głównego.
Ekran efekty
W celu przejścia naekran efektów należy dotknąć przycisku „EFEKTY” znajdującego się naekranie głównym. W tym panelu wybieramy efekty, które mają siępokazywać. Efekty wybiera są poprzez dotknięcie kwadracika po lewejstronie, przy nazwie efektu. Wszystkie zaznaczone efekty zmieniająsię same po kolei. Jeżeli żaden efekt nie będzie zaznaczony,oświetlenie się wyłączy. Efekty oznaczone nutką reagują na muzykę.Przycisk „X” bądź „V” (ptaszek) po prawej stronie umożliwiazaznaczenie na raz wszystkich efektów bądź ich odznaczenie. Listęefektów można przewijać przez przeciągnięcie po ekranie rysikiem,bądź też strzałkami po prawej stronie
Naciśnięcie domkupowoduje powrót do ekranu głównego.
Ekran pamięci
Aby wywołać ekranpamięci należy dotknąć przycisku „PAMIĘĆ” na ekranie głównym. Ekranpamięć umożliwia nam przygotowanie ulubionych aranżacji świetlnychi wywoływanie ich później jednym dotknięciem. Możemy zapisać aż 12różnych wariantów oświetlenia. Aby to zrobić najpierw należyustawić sobie wszystkie strefy w wybrany przez nas sposób.Następnie należy wywołać ekran pamięci oraz przytrzymać (naciskać wsposób ciągły) wybrane pole (od 1 do 12). Po trzech sekundachpowinien pojawić się napis informujący o zapisaniu ustawień. Od tejchwili, w każdym momencie możemy przywołać zapisane ustawieniaświateł przez krótkie naciśnięcie przycisku 1,2,3.. do 12.
Świetlik B320 pozwala równieżnazywać wybrane schematy pamięci. Nazwy będą wyświetlały sięzamiast
numerów pamięci. Abynadać nazwę dowolnej pamięci należy dotknąć przycisku „NAZWIJPAMIĘCI”. Wtedy pojawi się ekran z pytaniem, które pamięci chcemynazwać. Wtedy wybieramy jedną z pamięci, którą chcemy nazwać. Naekranie pojawi się klawiatura. Możemy teraz wprowadzić nazwę dlapamięci. Strzałką w lewo kasuje się błędnie wprowadzone litery.Skasowanie wszystkich liter poskutkuje usunięciem nazwy pamięci -będzie ona widoczna jako numer (1 do 12). Wprowadzone nazwy należyzawsze zatwierdzić przyciskiem w prawym dolnym rogu ekranu(zielonym ptaszkiem).
Naciśnięcie domkupowoduje powrót do ekranu głównego.
Ekran Opcje
Aby przejść na ekranopcji należy dotknąć przycisk „OPCJE” na ekranie głównym.
Na tym ekranieustawiamy:
- ZEGAR – przyciskami „+” i „-„ustawiamy aktualną godzinę
- STEROWANIE ZEGAROWE – przyciskuruchamia sterowanie oświetleniem według zegara.
- SZYBKOŚĆ – określa szybkość ruchuanimacji efektów świetlnych
- CZAS ZMIANY EFEKTÓW – określa coile sekund będą zmieniały się efekty świetlne. Dotyczy to efektówwybranych na ekranie „EFEKTY”.
- JASNOŚĆ EKRANU – ustawieniejasności ekranu urządzenia, w momencie gdy z niego korzystamy.Jeśli ekran nie jest przez dłuższy czas dotykany to samautomatycznie się przyciemni.
- KODUJ I ODKODUJ – przyciski służądo kodowania sterowników. Więcej informacji na temat kodowaniaurządzeń znajdą Państwo w instrukcji obsługi
Ekran Sterowanie Zegarowe
Świetlik B320 ma również możliwośćsterowania zegarowego. Ta funkcja działa tylko i wyłącznie wtedy,gdy widoczny jest ekran „STEROWANIE ZEGAROWE”. Wyjście z tegoekranu powoduje wyłączenie sterowania zegarowego.
Aby przejść doekranu ze sterowaniem zegarowym należy najpierw dotknąć przycisk”OPCJE” na ekranie głównym a potem przycisk „STEROWANIE ZEGAROWE”.Na ekranie sterowania zegarowego znajduje się lista 12 pozycji.Pozycje te odpowiadają zapamiętanym wcześniej ustawieniom (poprzezużycie funkcji PAMIĘĆ). Działa to na tej zasadzie, że daneustawienie pamięci ma być wywołane o konkretnej godzinie. Na liściewidoczna jest nazwa pamięci, godzina jej włączenia oraz przyciski”USTAW” i „X”. Jeśli zamiast godziny, przy pamięci są kreski(–:–) to znaczy, że dana pamięć nie będzie nigdy przywołana.Przycisk „X” daje taki właśnie stan – usuwa ustawioną wcześniejgodzinę. Aby ustawić godzinę, o której ma być wywołana konkretnąpamięć należy dotknąć przycisku „USTAW”. Wtedy pojawi się ekran, naktórym za pomocą przycisków „+” i „-” należy ustawić żądanągodzinę. Po ustawieniu wybranej godziny należy nacisnąć przycisk”OK”. Urządzenie będzie przywoływać automatycznie pamięci wedługustawionego harmonogramu. Na przykład: ustawiamy pamięć nr 1 nagodzinę 14:15 a pamięć nr 3 na godzinę
20:00. Spowoduje to,że oświetlenie będzie ustawione według pamięci nr 1 od godziny14:15 do 20:00. Z kolei, od godziny 20:00 do 14:15, oświetleniebędzie ustawione według pamięci nr 3.
UWAGA. Jeżelipamięci mają wpisane nazwy, to będą one widoczne zamiast ichnumerów, tak jak na obrazku poniżej.
Sterownik dotykowy Świetlik B320biały – kodowanie sterowników i pilotów
Wszystkie urządzeniaElegant w celu odpowiedniej pracy muszą być ze sobą powiązane(zakodowane). Pierwsza czynność, którą należy wykonać to kodowaniesterowników (podłączenie między źródłem światła, zasilaczem LED) Dokażdego sterownika trzeba przypisać Świetlik B320 wraz z konkretnąstrefą. Można mieć dowolną ilość sterowników podporządkowanych podjedną strefą. Aby to zrobiæ należy:
1. Wyłączyćzasilanie sterownika
2. Na ekranieŚwietlika nacisnąć przycisk „OPCJE”, nacisnąć przycisk „KODUJ”,nacisnąć przycisk „ROZUMIEM”
3. Podłączyć dosterownika cyfrowe taśmy LED
4. Włączyć zasilaniesterownika i w przeciągu 2 sekund od włączenia nacisnąć na ekranieświetlika przycisk z wybranem stref (od 1 do 24).
5. Diody LEDpodłączone do sterownika powinny zamigać – potwierdza tokodowanie
Ustawianie kolorów i wyłączanie mikrofonu wsterownikach LED S50, S52, S52T:
1. Wyłączyćzasilanie sterownika
2. W świetliku, naekranie głównym nacisnąć przycisk „OPCJE”, nacisnąć przycisk”KODUJ”, nacisnąć przycisk „ROZUMIEM”
3. Podłączyć dosterownika cyfrowe diody LED i włączyć zasilanie sterownika
4. Nacisnąć przyciskZAAWANSOWANE. Teraz przyciskiem NACISKAJ ABY ZMIENIAĆ” ustawićtak by pierwsze trzy diody świeciły się kolejno w kolorach:
czerwony, zielony,niebieski.
PrzyciskiemMIKROFON WŁ./WYŁ. można włączyć lub wyłączyć mikrofon. Piąta dioda(lub sekcja 3 diod) na taśmie LED oznacza stan mikrofonu. Jeżlimiga lub świeci, to mikrofon jest włączony. Jeżeli nie świeci wogóle, to mikrofon jest wyłączony.
5. Odczekać minimum3 sekundy i wyłączyć zasilanie
Parametry urządzenia
- Wymiary: 190 x 150 x 33 mm
- Wyświetlacz: kolorowy, dotykowy7″
- Napięcie zasilania: 9…12VDC
- Gniazdo 5,5/2,1mm (plus w środkuwtyczki)
- Pobór prądu: 250mA
- Częstotliwość pracy 2.4GHz
| Producent | Elegant |
| Rodzaj instalacji | RGB/RGBW |
